絲桿升降機的選擇實例
選擇絲桿升降機時主要需考慮升降機的起升負荷（KN）、螺桿行程、起升速度（m/min）幾個方面的參數要求。下面簡單介紹兩種選擇方法，作為選型參考。

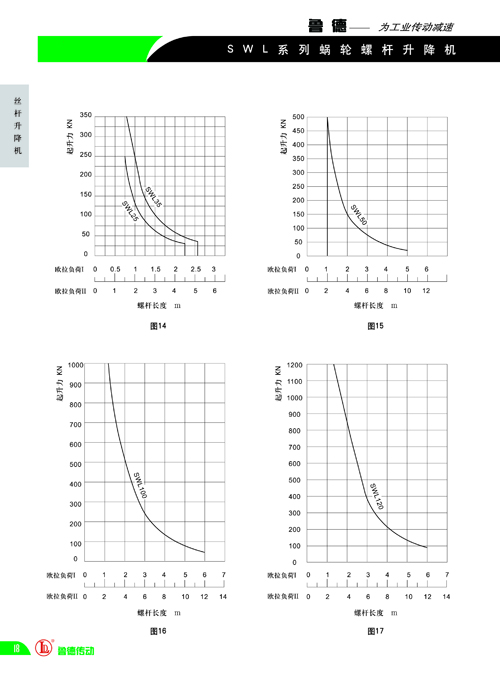

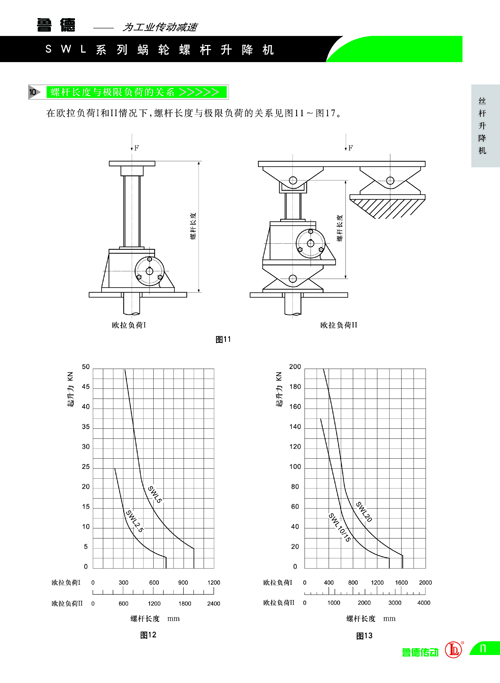

上圖給出了允許彎曲力矩下，螺桿的長度與_負荷的關系。根據螺桿的行程和起升負荷，查出所需升降機的型號，再根據查出的升降機型號和起升負荷查出蝸輪絲桿升降機的在不同起升負荷下允許的起升速度，若查出的起升速度滿足不了要求，則須選用型號大一規格的升降機，直至滿足要求。
例1：已知起升負荷為F=20KN，螺桿行程為200mm，起升速度V=0.45m/min，試求所需的升降機。
選擇升降機：根據F=20KN，行程200mm，選擇SWL2.5升降機，查起升速度V=0.3m/min，滿足不了要求。再選擇SWL5升降機，查出起升速度V=0.7m/min，可以滿足要求，應選擇SWL5升降機。
例2：當環境溫度為20°C，工作持續率為20%/h或30%/10min的工作條件下，根據螺桿起升負荷及起升速度，按照下列公式計算升降機驅動功率，查出所需升降機型號。
式中：p為驅動功率，F(xiàn)a為起升力（或拉力），v為起升速度，η為傳遞總效率。
式中：Mt為驅動扭矩，P為驅動功率，n為轉速。
查功能表選用SWL5型升降機。
